Указания за лазерно изрязани детайли
Тази страница обобщава правилата за проектиране и производствените ограничения за лазерно изрязани детайли. Обхваща размери на детайли, изисквания към CAD файлове, минимални елементи, подготовка на отвори за резби, мостове за изрязани букви и препоръки за заобляне на ъгли.
Размери на детайла
- Максимален размер за лазерно изрязани метални детайли: 2980 x 1480 mm
- Максимален размер за лазерно изрязани неметални детайли: 1580 x 980 mm
- Минимален размер на детайла: 20 x 20 mm
Изисквания към векторния CAD файл
- Приеман векторен файлов формат: DXF
- Всеки файл трябва да съдържа само един чертеж
- Файлът трябва да съдържа само контура за рязане, без рамки, размерни линии, текст или етикети
- CAD файлът не трябва да съдържа глухи отвори, фаски, оформени резби или проходни детайли за резби
- Контурните линии трябва да са плътни, не прекъснати, и не трябва да има линии на огъване
- Външните контури трябва да са единични затворени линии
- Най-малкият контур трябва да е поне 1x дебелината на материала
Неправилен векторен файл
Правилен векторен файл
Важни бележки
- При лазерно рязане на тънколистови детайли могат да се добавят микро-мостове между детайла и листа, за да се предотврати накланяне и сблъсък с лазерната глава
- Някои CAD програми експортират DXF файлове със слоеве или нива, които могат да променят контура; такива проблеми може да не бъдат разпознати автоматично
- Характеристиките на среза и качеството на рязане могат да варират според производствения процес
- В зависимост от материала и процеса суровата повърхност може да е омаслена или, при стомана, леко ръждясала; маркировки също могат да останат видими върху необработени повърхности
- Тъй като лазерното рязане е термичен процес, ръбът и ъгълът на среза могат да варират според дебелината на материала
- Ако детайлът има специални изисквания към повърхността, опишете ги в коментара към поръчката
- При опция за едностранно премахване на мустаци долната страна на CAD файла се избира автоматично
Допуски
По подразбиране лазерно изрязаните детайли в Laser Master се произвеждат според допуските, посочени в BDS EN ISO 9013-1.
Минимални размери за лазерно рязане
Въпреки че лазерното рязане е сравнително прецизно, има геометрични ограничения, при които желаното качество вече не може да се постигне, защото твърде много енергия се концентрира в малка зона.
- Минимален диаметър на отвор = 1x дебелината на материала
- Минимална ширина на процеп = 1x дебелината на материала, например за вентилационни отвори
- Минимален размер на детайла = 20 x 20 mm
Важна бележка: дори при спазени минимални размери приложената топлина може да деформира детайли и да увеличи вътрешните напрежения в материала.
Максимални размери за лазерно рязане
Максималният размер на детайла зависи от формата на изходния лист. Ако трябва да се избере следващ по-голям формат, производствените разходи се увеличават, затова намаляването на детайла с няколко милиметра понякога може да намали цената.
Метали
- 1980 x 980 mm за малък формат
- 2480 x 1230 mm за среден формат
- 2980 x 1480 mm за голям формат
Неметали
- 1580 x 980 мм
Налични дебелини на листа
Метали
- Въглеродна стомана: 0.5 до 16 mm
- Неръждаема стомана: 0.5 до 8 mm
- Алуминий: 0.5 до 6 mm
- Месинг/мед: 0.5 до 4 mm
Неметали
- Полиамид, плексиглас, поликарбонат: 0.5 до 20 mm
- Шперплат: 0.5 до 6 mm
- Кожа: 0.5 до 4 mm
- Гума: 0.5 до 4 mm
Технически чертеж
PDF технически чертежи са необходими за детайли, които изискват огъване с абкант. Ако няма огъване, PDF чертеж обикновено не е нужен, особено за много прости лазерно изрязани форми като правоъгълници или кръгове. Прикаченият DXF файл се използва като файл за рязане, а допълнителна информация като допуски трябва да бъде показана в чертежа, защото не може да се отчете автоматично. При разминаване между DXF и PDF файловете производството се базира на DXF файла.
Проектиране на отвори за резби
За правилно изработване на резби основният отвор трябва да бъде предварително изрязан с правилен размер. Използвайте следните диаметри на основни отвори според ISO 742 / DIN 13-1.
| Резба | Диаметър на отвора |
|---|---|
| M3 x 0.5 | 2.5 mm |
| M4 x 0.7 | 3.3 mm |
| M5 x 0.8 | 4.2 mm |
| M6 x 1 | 5.0 mm |
| M8 x 1.25 | 6.8 mm |
| M10 x 1.5 | 8.5 mm |
| M12 x 1.75 | 10.2 mm |
| M14 x 2 | 12 mm |
| M16 x 2 | 14 mm |
| M20 x 2.5 | 17.5 mm |
Мостове за вътрешни форми на букви
Ако искате изрязани букви, имайте предвид, че вътрешните части на буквите падат от листа при лазерно рязане. За да останат, те трябва да бъдат свързани с околния лист чрез мостове.

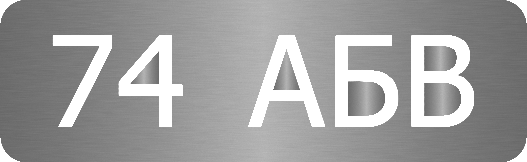

Грешно: изрязани букви без мостове

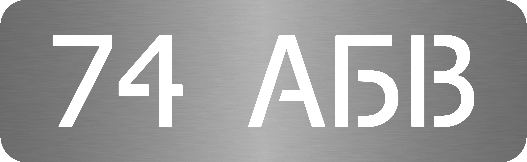

Правилно: изрязани букви с мостове
Заобляне на ъгли
За по-добро качество на рязане използвайте радиус на ъглите поне 0.3 mm. Това може да варира значително според дебелината на материала. Ако по конструктивни причини са нужни много малки радиуси, отбележете го в коментара към поръчката.
Заобляне на ъгли при сглобки с прорези и езици
Вътрешните ъгли на контурите също се заоблят при лазерно рязане, което може да създаде проблеми при сглобки с прорези и езици. В такива случаи е добре да се добавят освобождаващи отвори в ъглите, за да се гарантира пасване.
|
|
|
Наличност на материали
За да проверите наличността на материал за нужната дебелина на листа, вижте Каталог с материали страница. За въпроси, специфични за проекта, използвайте Контакт страница.
