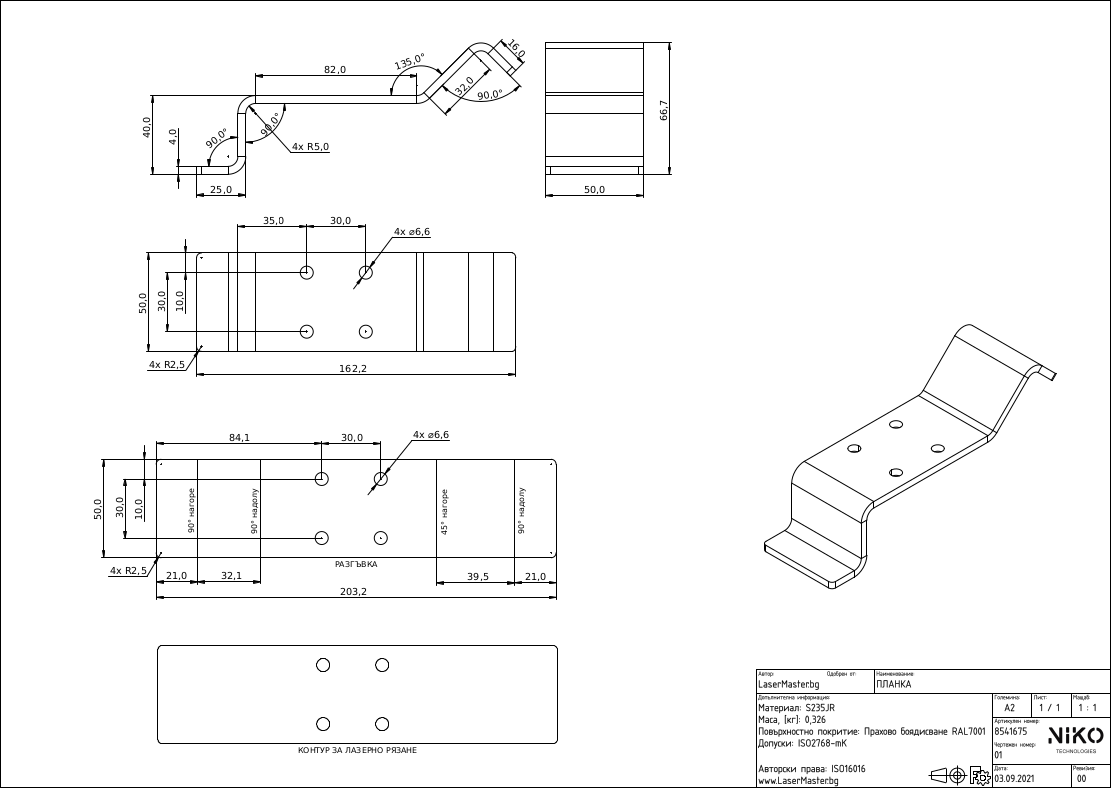

Пример за технически чертеж
Изтеглете примерния чертеж като PDF файл
Техническите чертежи се използват за правилно производство на детайл и проверка на важна производствена информация като размери на огъване, позиции на отвори и специални изисквания.
Какво показва примерът
1. Размери на огъване
За огънати детайли всички важни размери на огъване трябва да бъдат посочени, за да могат да се проверят при огъване с абкант. Уверете се, че всички дължини, ъгли различни от 90 градуса и съответните радиуси са ясно показани и оразмерени.
2. Информация за метода на проектиране
Детайлите обикновено се показват в три изгледа. Този пример използва европейския метод на проектиране. Това ясно показва как изгледите се получават от главния изглед. Ако се използва различен метод, правилното производство по чертежа може да не бъде гарантирано, освен ако методът не е ясно указан.
3. Информация за зенкери в чертежа
Ако по-късно трябва да се изработят зенкери, във векторния DXF файл трябва да присъстват само основните кръгове на отворите. Информацията за зенкерите трябва да бъде дадена в техническия чертеж.
4. Информация за резби в чертежа
Ако са необходими резбови отвори, посочете размера и позицията на резбата в чертежа. Във векторния DXF файл трябва да присъстват само кръговете на основните отвори за резбите. Стандартните резби се изработват според ISO 742 / DIN 13-1.
5. Информация за видима страна / страна с фолио
Ако искате да поръчате лист с фолио или имате предпочитана видима страна, посочете от коя страна да се обработва детайлът, ако това не е избрано при качване. При рязане от прикачения 2D векторен файл горният изглед се приема като избрана страна по подразбиране.
6. Информация за начална точка на лазера (по избор)
В зависимост от размера на детайла и производствените опции в началната точка на лазера може да се постави микро-мост, за да се предотврати накланяне. Ако имате специфични изисквания къде да започне лазерното рязане, маркирайте позицията в чертежа и я споменете в коментара. Това може да е полезно, ако искате да избегнете малки следи на конкретно място, които биха повлияли на сглобяването.
